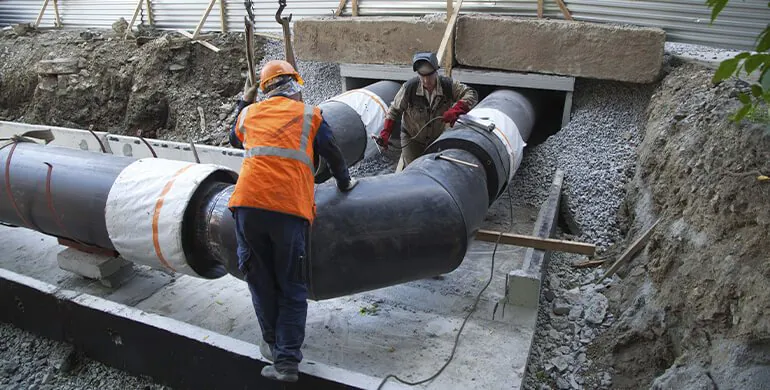

Дистанционное обучение Монтаж и эксплуатация современных труб в ППУ изоляции

Пенополиуретановая скорлупа — лишь часть конструкции. Такая труба состоит из стальной рабочей трубы, слоя жёсткого пенополиуретана и гидрозащитной оболочки из полиэтилена или оцинкованной стали. Все три слоя работают как единое целое: ППУ обеспечивает минимальные теплопотери, а оболочка защищает его от грунтовых вод. Внутри изоляции заложены медные провода-индикаторы системы оперативного дистанционного контроля (СОДК), которая сигнализирует о малейшем намокании. Монтажник должен не просто соединить стальные концы, а создать на стыке монолитный «сэндвич», идентичный заводскому, чтобы вся теплотрасса десятилетиями работала как термос, а любая протечка сразу обнаруживалась диспетчером.

Обычную трубу сваривают и сразу засыпают грунтом. С ППУ трубой так поступить — значит гарантированно погубить теплотрассу за несколько лет. Стык — это разрыв в изоляции, через который влага моментально проникнет в ППУ, вызовет коррозию стальной трубы и резко увеличит теплопотери. Поэтому после сварки монтажник надевает на стык термоусадочную муфту или заливает его компонентами пенополиуретана в специальной опалубке, восстанавливая теплоизоляцию, а затем герметизирует внешнюю оболочку. Весь процесс требует строжайшего соблюдения температуры, влажности и чистоты, иначе пена не наберёт прочность или не прилипнет к заводским торцам.

Стык очищают от грязи, обезжиривают и прогревают до требуемой температуры. Затем на него устанавливают металлическую или пластиковую опалубку, и в неё заливают жидкую смесь полиольного и изоцианатного компонентов. Через несколько минут начинается реакция вспенивания, и пена заполняет весь объём, склеиваясь с заводским ППУ. Критически важны: точное соотношение компонентов, их температура (обычно 20–25 °C), отсутствие влаги на поверхностях и равномерное заполнение без пустот. Если на улице мороз или дождь, без тентов и тепляков работать нельзя: пена получится рыхлой, с открытыми порами, куда будет впитываться влага. Один некачественно залитый стык способен вывести из строя весь участок трассы, причём авария проявится не сразу, а через годы.

Полиэтиленовая оболочка — это броня ППУ от грунтовых вод. Если в ней останется микроотверстие, вода будет засасываться в изоляцию, и система СОДК покажет «намокание». Монтажник устанавливает на стык термоусаживаемую муфту или полиэтиленовую накладку, которую приваривает экструдером к заводской оболочке. Герметичность проверяется просто: под муфту закачивается воздух до избыточного давления, и все швы обмазываются мыльным раствором. Появление пузырей — брак, который устраняется немедленно. Если этого не сделать, через несколько лет скрытая течь размоет ППУ, и труба начнёт ржаветь под землёй.

В пенополиуретане по всей длине трубы идут два медных или оцинкованных провода-индикатора. На концах участка они подключаются к клеммной коробке или к контроллеру, который измеряет сопротивление изоляции между ними. Если в ППУ попадает влага, сопротивление резко падает, и на пульт диспетчера поступает сигнал аварии. Монтажник на каждом стыке соединяет провода пайкой или обжимом, изолирует место соединения и выводит контрольные концы в герметичный ковер. Обрыв или плохой контакт делает систему слепой: труба может мокнуть, а диспетчер будет видеть «норму». Поэтому подключение СОДК — такая же ответственная операция, как сварка, а проверка целостности цепи мегомметром обязательна перед засыпкой.

Компонент «А» (полиол) и компонент «Б» (изоцианат) химически активны. Изоцианат токсичен, вызывает раздражение слизистых и аллергию. При заливке и резке уже вспененного ППУ выделяются аэрозоли и пыль. Монтажник работает в респираторе, защитных очках, резиновых перчатках и спецодежде, исключающей попадание капель на кожу. Зона заливки обязательно проветривается или оборудуется вытяжкой, если работа ведётся в камере. Полимерные компоненты пожароопасны, поэтому рядом не должно быть открытого огня и сварки. После работы инструменты очищаются специальным растворителем, а все отходы утилизируются.
